ترتیب چیدمان وایرشمع
برای وصل کردن وایرشمع ( نحوه چیدمان وایرشمع ) ابتدا باید بدانید سیلندر یک کدام هست .
سیلندر یک همیشه از سمت تسمه تایم و یا زنجیر تایم محاسبه می شود و ترتیب احتراق نیز براساس آن پیدا می شود.
یعنی اول سیلندر یک در حالت احتراق
بعد سیلتدر ۳ در حالت احتراق
بعد نوبت سیلندر ۴ و در آخر سیلندر ۲ در حالت احتراق می باشد.

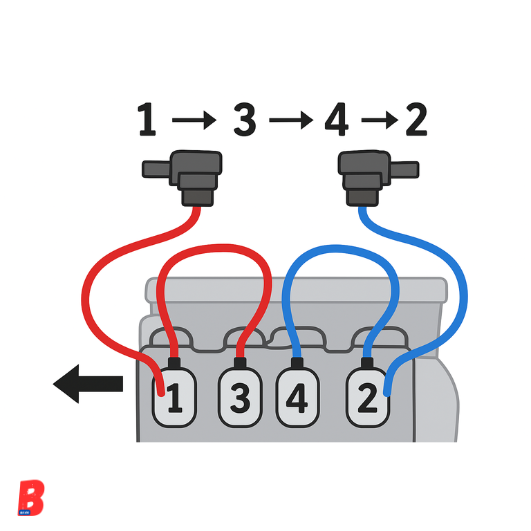

پس بری نحوه چیدمان وایرشمع این ترتیب یادتان باشد ۱۳۴۲ و همیشه در خودروهای ساژم و زیمنس کوئل دوبل بصورت جفت جفت جرقه می زند .
یعنی ۱ با ۴ و ۲ با ۳ و اگر جای وایر ۱ با ۴ یا ۲با ۳ عوض بشود موردی ندارد
* ولی نیاید جای وایر ۱و۴ با ۲و۳ جابه جا شود *
پس اگر تا اینجا فهمیدید بریم سر وایر چینی.
در کوئل های دوبل دوقلو هر خروجی به یک شمار مشخص شده است. که شماره یک روی سیلندر یک ( گفتم سیلندر یک از سمت تسمه تایم موتور مشخص کنید )
یعنی ۲و۳ به جای ۱و۴ می رود دوحالت بیشتر نداره سردرگم نشوید واگر متوجه نشدید پیام بفرستید.
