دینام خودرو چگونه کار می‌کند؟ دینام خودرو یکی از مهم‌ترین قطعات سیستم برق خودرو است. وظیفه اصلی آن، تولید برق موردنیاز خودرو هنگام روشن بودن موتور و شارژ مجدد باتری است. اگر دینام درست کار نکند، باتری به‌تدریج تخلیه می‌شود و ممکن است خودرو پس از مدتی خاموش شود یا دیگر روشن نشود.
برای درک عملکرد دینام، کافی است ابتدا یک نکته ساده را بدانیم: موتور خودرو انرژی مکانیکی تولید می‌کند و دینام بخشی از این انرژی را به انرژی الکتریکی تبدیل می‌کند.
۱. دینام خودرو چیست و چه وظیفه‌ای دارد؟
دینام خودرو (Automotive Alternator) یک مولد الکتریکی است که معمولاً با کمک تسمه و نیروی چرخشی موتور به حرکت درمی‌آید.
سه وظیفه اصلی دارد:
- تأمین برق خودرو: برق چراغ‌ها، سیستم تهویه، فن خنک‌کننده، سیستم صوتی، ECU و سایر مصرف‌کننده‌ها را در محدوده توان خود تأمین می‌کند.
- شارژ باتری: انرژی الکتریکی را به باتری برمی‌گرداند تا باتری برای استارت بعدی و شرایطی که موتور خاموش است، انرژی ذخیره داشته باشد.
- حفظ ولتاژ مناسب سیستم برق: به کمک رگولاتور ولتاژ، ولتاژ شارژ را در محدوده تعیین‌شده برای همان خودرو کنترل می‌کند.
یک نکته مهم: باتری فقط برای روشن کردن خودرو نیست. باتری در زمان خاموش بودن موتور برق مصرف‌کننده‌ها را تأمین می‌کند و در زمان روشن بودن موتور نیز به تثبیت ولتاژ و تأمین جریان‌های گذرا کمک می‌کند.
۲. دینام چگونه برق تولید می‌کند؟
عملکرد دینام بر اساس یک اصل فیزیکی به نام القای الکترومغناطیسی (Electromagnetic Induction) است.
به زبان ساده، هنگامی که میدان مغناطیسی نسبت به سیم‌پیچ تغییر کند، در سیم‌پیچ ولتاژ الکتریکی ایجاد می‌شود. دینام از همین پدیده برای تولید برق استفاده می‌کند.
فرایند کار به این صورت است:
مرحله اول: چرخش موتور
موتور از طریق تسمه، پولی دینام را می‌چرخاند. در نتیجه، روتور داخل دینام شروع به چرخش می‌کند.
مرحله دوم: ایجاد میدان مغناطیسی
روتور با عبور جریان تحریک از سیم‌پیچ خود، میدان مغناطیسی ایجاد می‌کند. این میدان هنگام چرخش در اطراف سیم‌پیچ‌های ثابت استاتور حرکت می‌کند.
مرحله سوم: تولید برق متناوب
تغییر میدان مغناطیسی در سیم‌پیچ‌های استاتور باعث ایجاد ولتاژ و جریان متناوب (AC) می‌شود.
مرحله چهارم: تبدیل برق به جریان مستقیم
دیودهای یکسوساز، جریان متناوب تولیدشده را به جریان مستقیم (DC) تبدیل می‌کنند تا برای سیستم برق خودرو و شارژ باتری مناسب باشد.
مرحله پنجم: تنظیم ولتاژ و شارژ باتری
رگولاتور، تحریک روتور را کنترل می‌کند تا ولتاژ خروجی متناسب با شرایط کار تنظیم شود. برق تولیدشده در اختیار مصرف‌کننده‌ها قرار می‌گیرد و در صورت نیاز باتری شارژ می‌شود.
نکته کلیدی این است که دینام برق را مستقیماً از سوخت تولید نمی‌کند؛ بلکه انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند. این فرایند نیز به دلیل تلفات الکتریکی و مکانیکی، صددرصد بازده ندارد.

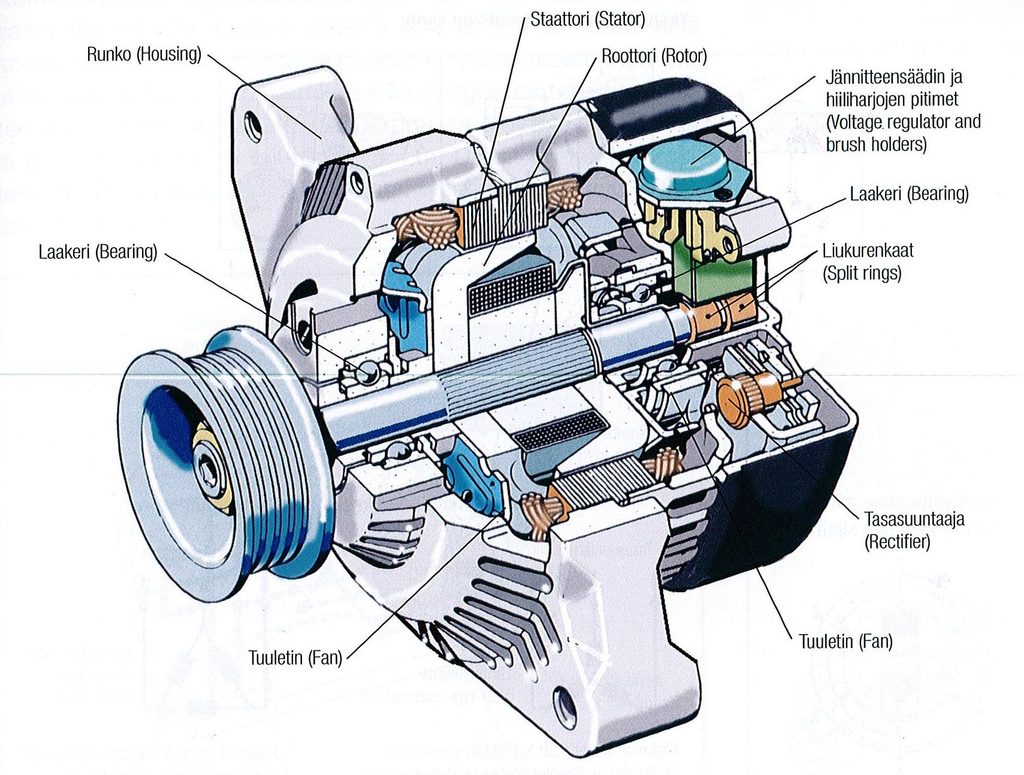

۳. اجزای اصلی دینام خودرو و وظیفه هرکدام
دینام از چند قطعه تشکیل شده است که هرکدام وظیفه مشخصی دارند. خرابی هر یک از این قطعات می‌تواند باعث کاهش شارژ، قطع برق یا ایجاد صدای غیرعادی شود.
| قطعه | وظیفه |
|---|---|
| روتور (Rotor) | بخش چرخان دینام که میدان مغناطیسی ایجاد می‌کند. |
| استاتور (Stator) | بخش ثابت دارای سیم‌پیچ که برق متناوب در آن تولید می‌شود. |
| دیودهای یکسوساز (Rectifier Diodes) | تبدیل جریان متناوب به جریان مستقیم |
| رگولاتور ولتاژ (Voltage Regulator) | کنترل ولتاژ شارژ از طریق تنظیم جریان تحریک |
| زغال یا جاروبک (Brushes) | انتقال جریان تحریک به روتور در دینام‌های دارای جاروبک |
| رینگ‌های لغزان (Slip Rings) | ایجاد مسیر الکتریکی برای انتقال جریان تحریک به روتور چرخان |
| بلبرینگ‌ها (Bearings) | امکان چرخش روان روتور و کاهش اصطکاک |
| پولی (Pulley) | دریافت نیروی چرخشی از تسمه |
| بدنه و قاب | نگهداری اجزا، محافظت مکانیکی و کمک به دفع حرارت |
| فن خنک‌کننده | کمک به عبور هوا و کاهش دمای اجزای داخلی |
در برخی دینام‌های جدید، نوع رگولاتور، سامانه خنک‌کاری و شیوه کنترل تحریک متفاوت است. همچنین همه دینام‌ها دقیقاً ساختار یکسانی ندارند.
۴. تفاوت روتور و استاتور چیست؟
این دو قطعه قلب اصلی دینام هستند، اما وظایف متفاوتی دارند.
روتور؛ بخش چرخان
روتور با پولی می‌چرخد و میدان مغناطیسی لازم برای تولید برق را ایجاد می‌کند.
استاتور؛ بخش ثابت
سیم‌پیچ‌های استاتور در اثر تغییر میدان مغناطیسی، ولتاژ متناوب تولید می‌کنند.
چرا روتور می‌چرخد اما استاتور ثابت می‌ماند؟ این طراحی اجازه می‌دهد جریان الکتریکی تولیدشده در سیم‌پیچ‌های ثابت به‌راحتی به مدار یکسوساز منتقل شود؛ در عین حال، میدان مغناطیسی به‌وسیله روتور چرخان ایجاد می‌شود.
۵. چرا خروجی دینام AC است اما باتری با DC شارژ می‌شود؟
باتری معمولی خودرو برای شارژ به جریان مستقیم (DC) نیاز دارد. درحالی‌که دینام معمولاً جریان متناوب سه‌فاز تولید می‌کند.
برای حل این مشکل، از قطعه‌ای به نام پل دیودی یا یکسوساز (Rectifier Bridge) استفاده می‌شود.
روتور و استاتور
تولید جریان متناوب سه‌فاز (AC)
پل دیودی
یکسوسازی جریان متناوب
خروجی جریان مستقیم (DC)
تأمین برق خودرو و شارژ باتری
اگر یکی از دیودها خراب شود، ممکن است خروجی دینام کاهش یابد یا نوسان و ریپل غیرعادی ایجاد شود. گاهی نیز خرابی دیود باعث تخلیه باتری در زمان خاموش بودن خودرو می‌شود.
۶. رگولاتور ولتاژ چه کاری انجام می‌دهد؟
رگولاتور ولتاژ، یکی از مهم‌ترین بخش‌های سیستم شارژ است. وظیفه آن جلوگیری از پایین یا بالا رفتن نامناسب ولتاژ شارژ است.
برای مثال، هنگامی که دور موتور یا بار الکتریکی تغییر می‌کند، رگولاتور با تنظیم جریان تحریک روتور، میدان مغناطیسی را کنترل می‌کند. این کار به تنظیم خروجی دینام کمک می‌کند.
اگر رگولاتور درست کار نکند، ممکن است مشکلات زیر رخ دهد:
- شارژ ناکافی باتری
- شارژ بیش از حد و کاهش عمر باتری
- روشن شدن چراغ هشدار باتری
- نوسان ولتاژ سیستم برق
- آسیب احتمالی به برخی تجهیزات الکترونیکی در صورت اضافه‌ولتاژ شدید
در خودروهای جدید، کنترل شارژ ممکن است با ECU و سیستم مدیریت انرژی نیز ارتباط داشته باشد. بنابراین، همیشه نباید عملکرد دینام را فقط به یک رگولاتور مستقل نسبت داد.
۷. ولتاژ طبیعی دینام چقدر است؟
برای بسیاری از خودروهای سواری مجهز به باتری سرب‌اسیدی ۱۲ ولتی، این اعداد می‌توانند نقطه شروع مناسبی برای بررسی باشند؛ اما مشخصات دقیق به خودرو، دمای باتری، وضعیت شارژ و نوع سیستم مدیریت شارژ بستگی دارد.
| وضعیت | مقدار تقریبی یا توضیح |
|---|---|
| ولتاژ باتری در حالت خاموش | حدود ۱۲٫۶ ولت برای باتری سرب‌اسیدی کاملاً شارژشده و در حالت استراحت |
| ولتاژ شارژ در بسیاری از خودروهای معمولی | تقریباً ۱۳٫۵ تا ۱۴٫۸ ولت در شرایط متداول |
| ولتاژ شارژ در سیستم هوشمند | ممکن است با توجه به شرایط کاری تغییر کند و خارج از محدوده متداول بالا باشد. |
این اعداد، مشخصات قطعی تمام خودروها نیستند. برای تشخیص درست باید اطلاعات سازنده و شرایط آزمون بررسی شود.
نکته مهم: ولتاژ به‌تنهایی برای تأیید سلامت دینام کافی نیست. ممکن است دینام در حالت بدون بار ولتاژ مناسبی داشته باشد، اما زیر بار الکتریکی نتواند جریان کافی تأمین کند. بررسی افت ولتاژ سیم‌ها، ریپل AC و توانایی تأمین جریان نیز می‌تواند لازم باشد.
۸. وقتی خودرو روشن است، برق از کجا تأمین می‌شود؟
هنگامی که موتور روشن می‌شود، دینام به گردش درمی‌آید و برق تولید می‌کند. سپس سیستم شارژ، انرژی الکتریکی را در اختیار مصرف‌کننده‌ها قرار می‌دهد.
برای مثال، اگر چراغ‌ها، فن کابین، گرم‌کن شیشه عقب و سایر مصرف‌کننده‌ها فعال باشند، دینام باید تا حد توان خود بار الکتریکی آن‌ها را تأمین کند.
اگر خروجی دینام کافی نباشد، باتری می‌تواند بخشی از کمبود جریان را جبران کند؛ اما در این حالت ممکن است به‌جای شارژ شدن، تخلیه شود.
این موضوع نشان می‌دهد که روشن بودن موتور لزوماً به معنی شارژ شدن باتری نیست.
۹. تفاوت دینام و باتری خودرو
| ویژگی | دینام | باتری |
|---|---|---|
| وظیفه اصلی | تولید برق با استفاده از انرژی مکانیکی موتور | ذخیره انرژی الکتریکی |
| زمان عملکرد | عمدتاً هنگام چرخش موتور | هنگام استارت و هر زمان که نیاز به انرژی ذخیره‌شده باشد |
| نقش در استارت | پس از شروع چرخش موتور، برق تولید می‌کند | معمولاً انرژی لازم برای چرخاندن استارت را فراهم می‌کند |
| خرابی معمول | کاهش شارژ، صدای بلبرینگ یا خرابی دیود | استارت ضعیف، افت ولتاژ یا ناتوانی در نگهداری شارژ |
اگر باتری مرتباً خالی می‌شود، لزوماً به معنی خرابی خود باتری نیست. ممکن است دینام، سیم‌کشی، اتصالات، مصرف‌کننده‌ای که در حالت خاموش برق می‌کشد یا خود باتری مشکل داشته باشد.
۱۰. علائم خرابی دینام خودرو
مهم‌ترین نشانه‌های احتمالی خرابی سیستم شارژ عبارت‌اند از:
- روشن شدن چراغ باتری: می‌تواند نشان‌دهنده مشکل در دینام، تسمه، مدار تحریک، سیم‌کشی یا سیستم کنترل شارژ باشد.
- خالی شدن مکرر باتری: به‌خصوص اگر باتری سالم باشد و پس از رانندگی نیز شارژ کافی نداشته باشد.
- کم‌نور شدن یا نوسان چراغ‌ها: ممکن است ناشی از اختلال ولتاژ، اتصال نامناسب یا مشکلات دیگر برق خودرو باشد.
- صدای سوت یا زوزه: می‌تواند از تسمه، پولی، بلبرینگ یا قطعات مجاور ناشی شود.
- بوی سوختگی: ممکن است به علت داغ شدن سیم‌پیچ، اتصالات، تسمه یا قطعات الکتریکی باشد.
- اختلال در تجهیزات برقی: مانند عملکرد نامناسب بعضی تجهیزات یا بروز هشدارهای متعدد در خودرو.
هیچ‌یک از این علائم به‌تنهایی خرابی دینام را قطعی نمی‌کند.
۱۱. چگونه دینام را عیب‌یابی کنیم؟
برای عیب‌یابی اصولی، بهتر است از بررسی‌های ساده شروع کنیم و سپس سراغ آزمایش‌های تخصصی برویم.
مرحله اول: بررسی ظاهری

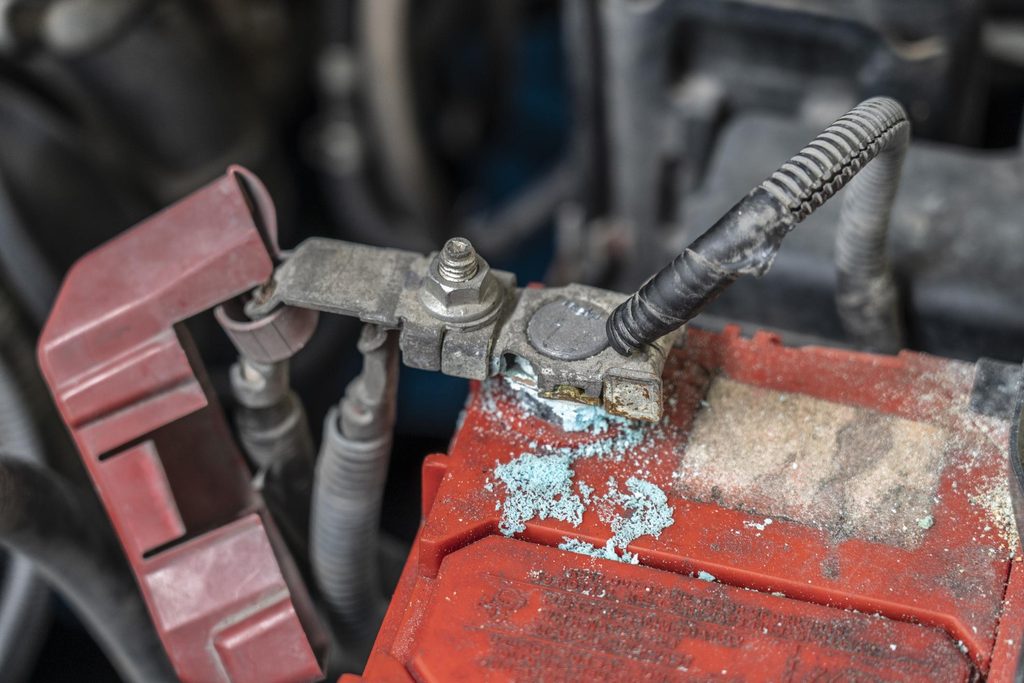

وضعیت تسمه، اتصالات باتری، کابل مثبت دینام، اتصال بدنه و آثار خوردگی یا داغ‌شدگی بررسی شود. بررسی قطعات متحرک باید با موتور خاموش انجام شود.
مرحله دوم: اندازه‌گیری ولتاژ
با مولتی‌متر مناسب، ولتاژ باتری در حالت خاموش و سپس در شرایط شارژ مشخص اندازه‌گیری شود. نتایج باید با مشخصات سازنده مقایسه شوند.
مرحله سوم: آزمون زیر بار
عملکرد سیستم شارژ در شرایط بار الکتریکی کنترل‌شده بررسی شود. ولتاژ مناسب بدون بار، سلامت کامل دینام را اثبات نمی‌کند.
مرحله چهارم: آزمایش تخصصی
در صورت نیاز، ریپل خروجی، افت ولتاژ کابل‌ها، جریان خروجی، دیودها و مدار تحریک بررسی می‌شوند. در خودروهای جدید، خواندن اطلاعات ECU نیز ممکن است ضروری باشد.
یک هشدار مهم
هنگامی که موتور روشن است، برای آزمایش دینام کابل باتری را جدا نکنید. این روش قدیمی می‌تواند باعث ایجاد نوسان ولتاژ و آسیب به تجهیزات الکترونیکی شود. همچنین دست، لباس و ابزار را از تسمه و پولی‌های در حال چرخش دور نگه دارید.
۱۲. آیا با دینام خراب می‌توان رانندگی کرد؟
اگر چراغ هشدار سیستم شارژ روشن شده است، نباید فرض کنید خودرو تا مدت طولانی به کار خود ادامه خواهد داد.
در صورت توقف تولید برق، خودرو ممکن است مدتی از انرژی باتری استفاده کند؛ مدت این زمان به میزان شارژ باتری، مصرف برق و شرایط خودرو بستگی دارد و قابل پیش‌بینی دقیق نیست.
ادامه رانندگی ممکن است باعث تخلیه باتری و خاموش شدن موتور شود. در برخی خودروها، با کاهش ولتاژ ممکن است عملکرد سامانه‌های الکترونیکی یا تجهیزات ایمنی نیز مختل شود.
اگر چراغ هشدار همراه با بوی سوختگی، دود، صدای شدید یا افزایش دمای موتور ظاهر شد، در محل امن توقف کنید و موتور را خاموش کنید. خرابی تسمه در بعضی خودروها می‌تواند علاوه بر دینام، عملکرد پمپ آب یا سایر تجهیزات را نیز تحت تأثیر قرار دهد.
۱۳. چگونه از خرابی دینام جلوگیری کنیم؟
برای افزایش عمر دینام و سیستم شارژ، این موارد را رعایت کنید:
- تسمه و پولی را طبق برنامه سرویس خودرو بررسی کنید.
- اتصالات باتری و کابل‌های سیستم شارژ را از نظر شل بودن و خوردگی کنترل کنید.
- از نصب تجهیزات برقی با مصرف بالا بدون بررسی ظرفیت سیستم شارژ خودداری کنید.
- در صورت مشاهده چراغ هشدار باتری، مشکل را سریع بررسی کنید.
- صدای غیرعادی دینام یا بوی سوختگی را نادیده نگیرید.
- هنگام تعویض باتری یا تعمیر سیم‌کشی، روش صحیح کار با سیستم برق خودرو را رعایت کنید.
عمر دینام به کیفیت قطعات، دما، بار الکتریکی، شرایط رانندگی، وضعیت تسمه و سلامت اتصالات بستگی دارد؛ بنابراین نمی‌توان برای همه خودروها یک عمر یا فاصله تعویض ثابت تعیین کرد.
۱۴. سؤالات متداول درباره عملکرد دینام
آیا دینام با روشن شدن موتور بلافاصله شروع به کار می‌کند؟
معمولاً پس از شروع چرخش موتور، دینام شروع به تولید برق می‌کند؛ اما میزان خروجی و نحوه فعال شدن مدار تحریک به طراحی سیستم شارژ بستگی دارد.
آیا دینام در دور آرام هم باتری را شارژ می‌کند؟
در بسیاری از خودروها بله، اما جریان قابل تأمین در دور آرام ممکن است کمتر از دورهای بالاتر باشد. اگر مصرف‌کننده‌ها زیاد باشند، خروجی دینام ممکن است برای تأمین تمام بار و شارژ باتری کافی نباشد.
آیا دینام خراب می‌تواند باتری سالم را خراب کند؟
بله. شارژ ناکافی در طول زمان می‌تواند باتری را در وضعیت کم‌شارژ نگه دارد و به عمر آن آسیب بزند. شارژ بیش از حد نیز می‌تواند باعث آسیب به باتری شود.
آیا دینام و آلترناتور دو قطعه متفاوت هستند؟
خیر. در خودروهای امروزی، واژه‌های دینام و آلترناتور معمولاً برای اشاره به یک قطعه به کار می‌روند. از نظر فنی، آلترناتور مولد جریان متناوب است که خروجی آن در خودرو به جریان مستقیم تبدیل می‌شود.
چرا با وجود تعویض باتری، خودرو دوباره استارت نمی‌خورد؟
یکی از احتمال‌ها خرابی سیستم شارژ است، اما اتصالات ضعیف، مصرف برق در حالت خاموش، خرابی استارت یا معیوب بودن باتری جدید نیز باید بررسی شوند.
جمع‌بندی
دینام خودرو با استفاده از نیروی چرخشی موتور و پدیده القای الکترومغناطیسی برق تولید می‌کند. روتور میدان مغناطیسی ایجاد می‌کند، استاتور برق متناوب تولید می‌کند، دیودها آن را یکسوسازی می‌کنند و رگولاتور به تنظیم ولتاژ شارژ کمک می‌کند. برق حاصل، مصرف‌کننده‌های خودرو را تغذیه می‌کند و باتری را در شرایط مناسب شارژ می‌کند.
مهم‌ترین نکته این است که برای تشخیص سلامت دینام، تنها به روشن یا خاموش بودن چراغ باتری یا یک عدد ولتاژ اکتفا نکنید؛ بررسی تسمه، اتصالات، ولتاژ، عملکرد زیر بار و در صورت نیاز جریان خروجی و ریپل، تصویر دقیق‌تری از وضعیت سیستم شارژ به دست می‌دهد.
